01 迷雾：各扫门前雪？
EMC整改中常见误区：共模电感管共模，差模电感管差模，各司其职。但现实是，共模与差模干扰不只是同时存在，还会相互转化。二者若只会“单打独斗”，往往事倍功半。真正的EMC高手，都在追求二者的“协同作战”。
02 局限：谁也并非全能

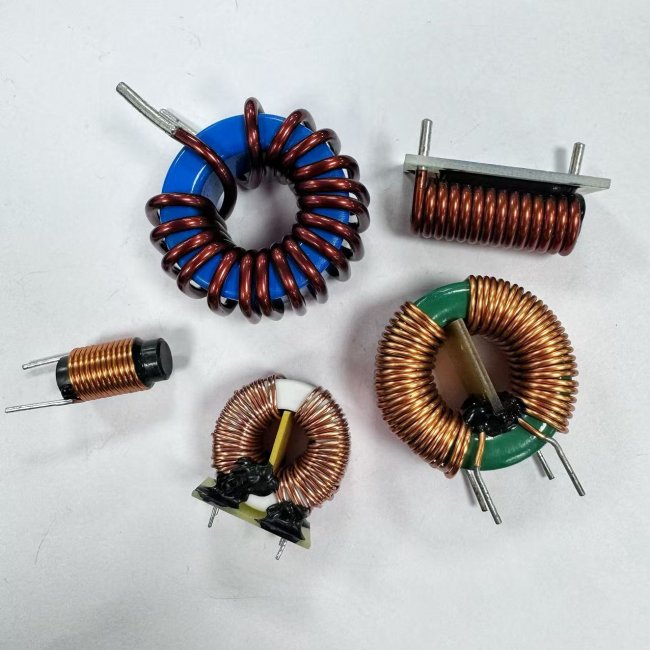

共模电感：对共模电流呈现高阻抗，但对差模电流理论上无效。然而，由于绕线不完美、磁芯特性等现实因素，它必然产生“漏电感”——这本质上是一个寄生的小型差模电感，通常为感量的1%~3%。
差模电感：对差模噪声针对性强，但体积较大、成本较高，且盲目加大电感量易引发波形畸变或发热。
03 协同：1+1>2的逻辑
协同效应，就是利用共模电感的漏感去替代部分差模功能，同时用差模电感去弥补共模电感低频段的不足。二者在频率上接力——差模电感主攻中低频（150kHz~数MHz），共模电感主攻中高频（数MHz~30MHz），共同形成一条连续的滤波衰减曲线。
04 实战：谷景FAE如何解决“200kHz”死穴
来看一个谷景FAE团队的真实案例。
客户困境：某DC-DC电源模块EMC传导测试中，200kHz频段超标约5dB。客户原方案使用0912封装、300uH的工字电感作为输入滤波。
初步诊断：谷景FAE分析后判断，200kHz属于低频段，是典型的差模噪声主导区域，不应盲目加大共模电感。
先一回合（材质优化）：团队没有更换封装，而是将工字电感的磁芯材质调整为KN1材料，保留300uH感量。只是此一项，传导数据直接改善4dB——这是对差模元件自身特性的准确挖掘。
再二回合（协同介入）：距离目标还差1dB。谷景FAE发现，DC-DC开关管的高速动作已将部分共模噪声混入回路，单靠差模电感已无法根除。于是引入GUU9.8系列共模电感——利用其在高频段的高阻抗切断共模路径，同时利用其绕组固有的微小漏感与原有X电容配合，对残余差模噪声进行二次围剿。
结果：传导测试顺利通过，并留有充足余量。客户感叹：“原来不是电感不够大，而是没让它们打配合。”
05 铁律：协同选型三原则
1. 不盲目求“大”：共模电感并非感量越大越好。过大的感量会导致匝数多、分布电容大，高频阻抗反而下降。选型的重要点是在“共模阻抗”与“差模漏感”之间找到平衡点。
2. 善用“漏感”：多数场合下，共模电感1%~3%的漏感是天然的差模滤波器。在空间受限的小功率电源中，甚至可以优先选用混成式共模电感，将差模磁支路集成于一体。
3. 警惕“饱和”：共模电感的漏感（等效差模电感）会随负载电流饱和。若指望它承担较大的差模滤波任务，必须考核其在实际工作电流下的感量衰减情况。
06 结语
共模与差模电感的协同效应，本质是从“元件堆积”走向“系统融合”。好的的EMC整改，不是堆砌一堆昂贵的电感，而是像谷景FAE团队那样，准确洞察噪声频谱，让二者在不同频段各司其职、无缝衔接。做到这一点，你的EMC设计才算真正入了门。
